l 本产品是LVDS转EDP信号转接板。支持单、双路LVDS 6/8bit信号到EDP信号2、4线的转换
主要技术参数
|
输入 |
LVDS |
支持单/双路6/8Bit |
|
|
输出 |
EDP |
支持1/2/4-lane |
|
|
电源 |
输入电压 |
5V |
|
|
按键功能 |
无 |
||
|
屏芯 |
5-23.5寸EDP屏 |
||
电气性能
|
参数 |
最小（MIN） |
标准（TYP） |
最大（MAX） |
单位 |
|
工作电压 |
4.2 |
5 |
5.6 |
V |
|
工作电流 |
10 |
55 |
60 |
MA |
|
工作温度 |
-20 |
|
85 |
℃ |
|
仓储温度 |
-40 |
|
85 |
℃ |
|
工作湿度 |
40 |
|
95 |
% |
|
仓储湿度 |
40 |
|
95 |
% |
EDP01S/DIP是晶心公司历时一年针对市面上中小尺寸EDP屏研发的高性能转接板，实现了EDP屏和TV/MOMITOR，安卓，板卡的完美组合低成本方案该方案使用国外高性能芯片，EDP接口支持1/2/4-lane到1.62/2.7Gbps,支持HD to WQXGA 2560*1600px
应用领域:
带有高分辨率LCD显示器的消费产品和医疗，工业产品， 移动设备、游戏机配件，门禁，车载显示和可穿戴式计算机显示器等
●支持单/双路6/8Bit LVDS输入。每对差分400Mbps，最高可达1Gbps
● CORE/PLL: 1.2V，更低功耗
● 供电电压5V
电气性能
|
参数 |
最小（MIN） |
标准（TYP） |
最大（MAX） |
单位 |
|
工作电压 |
5 |
5 |
5.25 |
V |
|
待机电压 |
-- |
-- |
-- |
-- |
|
工作电流 |
-- |
320 |
-- |
MA |
|
工作温度 |
-12 |
80 |
125 |
℃ |
|
仓储温度 |
-20 |
|
85 |
℃ |
|
工作湿度 |
40 |
|
95 |
% |
|
仓储湿度 |
40 |
|
95 |
% |
注意事项
1、在电源上电前一定先检查电源线是否正确连接，否则会损坏主板，电源和显示屏
2、在仓储和装机时一定注意防静电和漏电防护措施，否则会损坏主板和元器件
3、客户在装机前首先确认主板功能是否与要求相符，不要等装好后才发现为时以晚，造成严重的后果
4、驱动板工作时请不要随意活动主板和拔插电源接口，以免接触到导电物体，将其损坏
5、在装机时发现不良产品请装好防静电袋整起摆放，退还我司将起修复，不要乱扔乱丢
6、如果板卡表面有污迹，请断电后使用干软布清理
7、请勿受重压，弯折，雨淋将起损坏
备注：
1、这份产品技术规格书由晶心石英技术公司编制，未经许可不得以任何方式进行拷贝或者复制；或者其他的方式进行传播
2、晶心石英技术公司对于产品所使用的原材料所涉及的专利权和版权等不负任何责任，而且不能影响到晶心石英技术公司 的利益和声誉
3、产品必须和客户的其他部件装配成完整的系统进行测试，确认无误之后方可以使用；如果测试有任何问题请联系晶心石英技术公司有关人员 共同调试解决
4、晶心石英技术公司对这份产品技术规格有最终解释权，并有权在需要的时候对其进行修改，且恕不另行通知
5、晶心石英技术公司在编制技术规格书力求准确，但是仍需结合实际产品参考使用；不作为晶心石英技术公司对产品的最终技术承诺，不具备任何法律效力
主要技术参数
|
输入 |
LVDS |
支持单/双路6/8Bit |
|
|
输出 |
EDP |
支持1/2/4-lane |
|
|
电源 |
输入电压 |
5V |
|
|
按键功能 |
无 |
||
|
屏芯 |
5-23.5寸EDP屏 |
||
电气性能
|
参数 |
最小（MIN） |
标准（TYP） |
最大（MAX） |
单位 |
|
工作电压 |
4.2 |
5 |
5.6 |
V |
|
工作电流 |
10 |
55 |
60 |
MA |
|
工作温度 |
-20 |
|
85 |
℃ |
|
仓储温度 |
-40 |
|
85 |
℃ |
|
工作湿度 |
40 |
|
95 |
% |
|
仓储湿度 |
40 |
|
95 |
% |

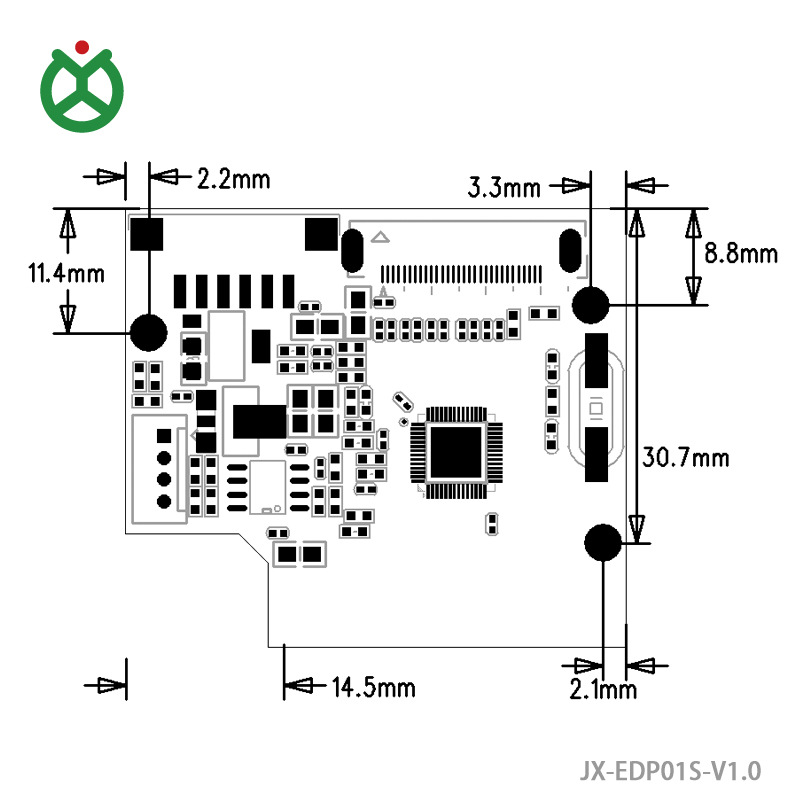

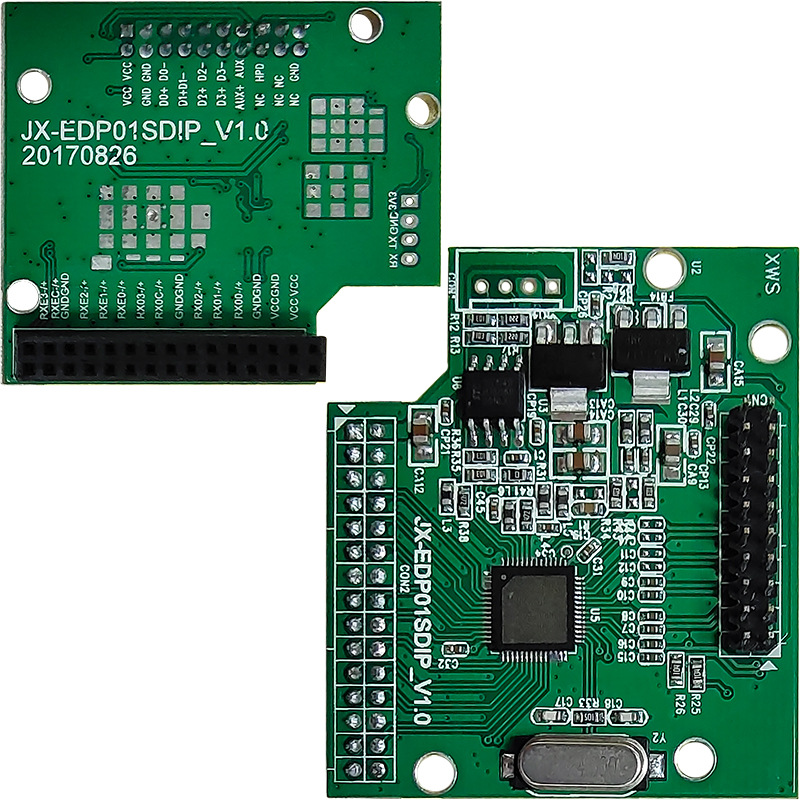

JX-EDP01S/DIP是晶心公司历时一年针对市面上中小尺寸EDP屏研发的高性能转接板，实现了EDP屏和TV/MOMITOR，安卓，板卡的完美组合低成本方案该方案使用国外高性能芯片，(eDP)接口支持1/2/4-lane eDP上到 1.62/2.7Gbps lane支持HD to WQXGA 2560*1600px
应用领域:
带有高分辨率LCD显示器的消费产品和医疗，工业产品，移动设备、游戏机配件，门禁，车载显示和可穿戴式计算机显示器等
●支持单/双路6/8Bit LVDS输入。每对差分400Mbps，最高可达1Gbps
● CORE/PLL: 1.2V，更低功耗
● 供电电压5V
电气性能
|
参数 |
最小（MIN） |
标准（TYP） |
最大（MAX） |
单位 |
|
工作电压 |
5 |
5 |
5.25 |
V |
|
待机电压 |
-- |
-- |
-- |
-- |
|
工作电流 |
-- |
320 |
-- |
MA |
|
工作温度 |
-12 |
80 |
125 |
℃ |
|
仓储温度 |
-20 |
|
85 |
℃ |
|
工作湿度 |
40 |
|
95 |
% |
|
仓储湿度 |
40 |
|
95 |
% |
