HDMI信号4进1出分割器主板：支持4路HDMI同时输入 1路HDMI输出

输入输出分辨率1920x1080PX 60Hz 支持定制4K(3840x2160PX)30Hz

功能简介

HDMI四进一出视频分割器支持四路HDMI同时输入到一路HDMI输出画面，输入画面可以单独显示在输出画面也可以和其他输入组合起来输出。输入通道可切换选择。



采用国内知名厂商芯片设计,具有画质好，系统稳定等特点，主要用于，酒店，K吧，餐厅，酒吧，地铁，门卫监控，诊所，机场，军事单兵组监控调度，游轮等场合



产品主要功能特点如下：

l 支持1路HDMI1.4输入；

l 支持4路HDMI1.4输出；

l 输入/输出支持最高分辨率1080P@60Hz（1920x1080P）；4K@30Hz待开发；

l 支持HDMI音频输入输出；

l 支持按键及红外切换画面组合方式；

l 支持掉电记忆保存设置；

l 支持5种画面组合方式；

l 支持边缘屏蔽技术；

电气性能

参数	最小（MIN）	标准（TYP）	最大（MAX）	单位
背光工作电压	11.25	12	13.25	V
待机电流	5	5	5	MA
工作温度	-12		75	℃
仓储温度	-20		85	℃
工作湿度	40		95	%
仓储湿度	40		95	%

结构尺寸

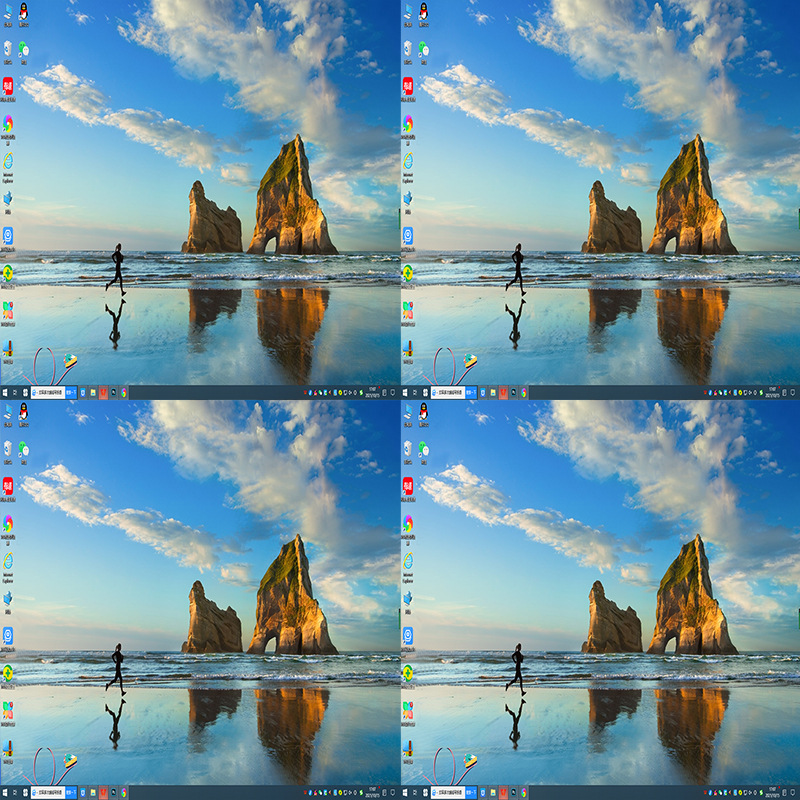

输入画面组合方式——支持5种画面组合模式随意切换

注意事项

1、在电源上电前一定先检查电源线是否正确连接，显示屏供电电压是否正确，否则会损坏主板，电源和显示屏

2、在仓储和装机时一定注意防静电和漏电防护措施，否则会损坏主板和元器件

3、客户在装机前首先确认主板功能是否与要求相符，不要等装好后才发现为时以晚，造成严重的后果

4、驱动板工作时请不要随意活动主板和拔插电源接口，以免接触到导电物体，将其损坏。

5、在装机时发现不良产品请装好防静电袋整起摆放，退还我司将起修复，不要乱扔乱丢。

6、如果板卡表面有污迹，请断电后使用干软布清理。

7、请勿受重压，弯折，雨淋将起损坏。





备注：

1、这份产品技术规格书由晶心石英技术公司编制，未经许可不得以任何方式进行拷贝或者复制；或者其他的方式进行传播。

2、晶心石英技术公司 对于产品所使用的原材料所涉及的专利权和版权等不负任何责任，而且不能影响到晶心石英技术公司 的利益和声誉。

3、产品必须和客户的其他部件装配成完整的系统进行测试，确认无误之后方可以使用；如果测试有任何问题请联系晶心石英技术公司有关人员 共同调试解决。

4、晶心石英技术公司 对这份产品技术规格有最终解释权，并有权在需要的时候对其进行修改，且恕不另行通知。

5、晶心石英技术公司在编制技术规格书力求准确，但是仍需结合实际产品参考使用；不作为晶心石英技术公司对产品的最终技术承诺，不具备任何法律效力。
