性能简介
主要技术参数
|
视频输入 |
电脑 |
接收频道数 |
200 |
|
分辨率 |
最高1920*1080 |
||
|
行频 |
30~90KHz |
||
|
CVBS信号 HDMI |
场频 |
56~75Hz |
|
|
CVBS=1.0Vp-p +/-5% |
|||
|
480i、480p、576i、576p、720p、1080i、1080p |
|||
|
声音 |
音频频率响应 |
±3dB |
|||
|
左右声道分离度 |
70dB |
||||
|
失真（THD） |
1.5～2% |
||||
|
信噪比（S/N） |
80 dB |
||||
|
功放 |
2 *3W（4Ω） |
||||
|
电源 |
输入电压 |
9~15VDC |
|||
|
背光电压 |
12V |
||||
|
待机电流 |
低功耗，待机功耗<1W |
||||
|
OSD语言 |
中文 英语 德语 法语 俄语 意大利语 西班牙语 阿拉伯语 波斯语等可选语言 |
||||
|
按键功能 |
POWER/MENU/SOURCE/UP/DOWN/LEFT/RIGHT |
||||
|
Comb Filter |
3D |
De-Interlace |
3D |
||
|
降噪 |
3D |
丽音 |
有 |
||
|
TXT |
有（可选） |
V-CHIP,CC,WSS,VPS |
有（可选） |
||
电气性能
|
参数 |
最小（MIN） |
标准（TYP） |
最大（MAX） |
单位 |
|
工作电压 |
11.25 |
12 |
13.25 |
V |
|
待机电压 |
4.75 |
5 |
5.6 |
V |
|
待机电流 |
10 |
30 |
40 |
MA |
|
工作温度 |
-12 |
|
75 |
℃ |
|
仓储温度 |
-20 |
|
85 |
℃ |
|
工作湿度 |
40 |
|
95 |
% |
|
仓储湿度 |
40 |
|
95 |
% |
注意事项
1、在电源上电前一定先检查电源线是否正确连接，显示屏供电电压是否正确，否则会损坏主板，电源和显示屏
2、在仓储和装机时一定注意防静电和漏电防护措施，否则会损坏主板和元器件
3、客户在装机前首先确认主板功能是否与要求相符，不要等装好后才发现为时以晚，造成严重的后果
4、驱动板工作时请不要随意活动主板和拔插电源接口，以免接触到导电物体，将其损坏。
5、在装机时发现不良产品请装好防静电袋整起摆放，退还我司将起修复，不要乱扔乱丢。
6、如果板卡表面有污迹，请断电后使用干软布清理。
7、请勿受重压，弯折，雨淋将起损坏。
备注：
1、这份产品技术规格书由晶心石英技术公司编制，未经许可不得以任何方式进行拷贝或者复制；或者其他的方式进行传播。
2、晶心石英技术公司 对于产品所使用的原材料所涉及的专利权和版权等不负任何责任，而且不能影响到晶心石英技术公司 的利益和声誉。
3、产品必须和客户的其他部件装配成完整的系统进行测试，确认无误之后方可以使用；如果测试有任何问题请联系晶心石英技术公司有关人员 共同调试解决。
4、晶心石英技术公司 对这份产品技术规格有最终解释权，并有权在需要的时候对其进行修改，且恕不另行通知。
5、晶心石英技术公司在编制技术规格书力求准确，但是仍需结合实际产品参考使用；不作为晶心石英技术公司对产品的最终技术承诺，不具备任何法律效力。
性能简介
主要技术参数
|
视频输入 |
电脑 |
接收频道数 |
200 |
|
分辨率 |
最高1920*1080 |
||
|
行频 |
30~90KHz |
||
|
CVBS信号 HDMI |
场频 |
56~75Hz |
|
|
CVBS=1.0Vp-p +/-5% |
|||
|
480i、480p、576i、576p、720p、1080i、1080p |
|||
|
声音 |
音频频率响应 |
±3dB |
|||
|
左右声道分离度 |
70dB |
||||
|
失真（THD） |
1.5～2% |
||||
|
信噪比（S/N） |
80 dB |
||||
|
功放 |
2 *3W（4Ω） |
||||
|
电源 |
输入电压 |
9~15VDC |
|||
|
背光电压 |
12V |
||||
|
待机电流 |
低功耗，待机功耗<1W |
||||
|
OSD语言 |
中文 英语 德语 法语 俄语 意大利语 西班牙语 阿拉伯语 波斯语等可选语言 |
||||
|
按键功能 |
POWER/MENU/SOURCE/UP/DOWN/LEFT/RIGHT |
||||
|
Comb Filter |
3D |
De-Interlace |
3D |
||
|
降噪 |
3D |
丽音 |
有 |
||
|
TXT |
有（可选） |
V-CHIP,CC,WSS,VPS |
有（可选） |
||
电气性能
|
参数 |
最小（MIN） |
标准（TYP） |
最大（MAX） |
单位 |
|
工作电压 |
11.25 |
12 |
13.25 |
V |
|
待机电压 |
4.75 |
5 |
5.6 |
V |
|
待机电流 |
10 |
30 |
40 |
MA |
|
工作温度 |
-12 |
|
75 |
℃ |
|
仓储温度 |
-20 |
|
85 |
℃ |
|
工作湿度 |
40 |
|
95 |
% |
|
仓储湿度 |
40 |
|
95 |
% |
您当前所在位置：

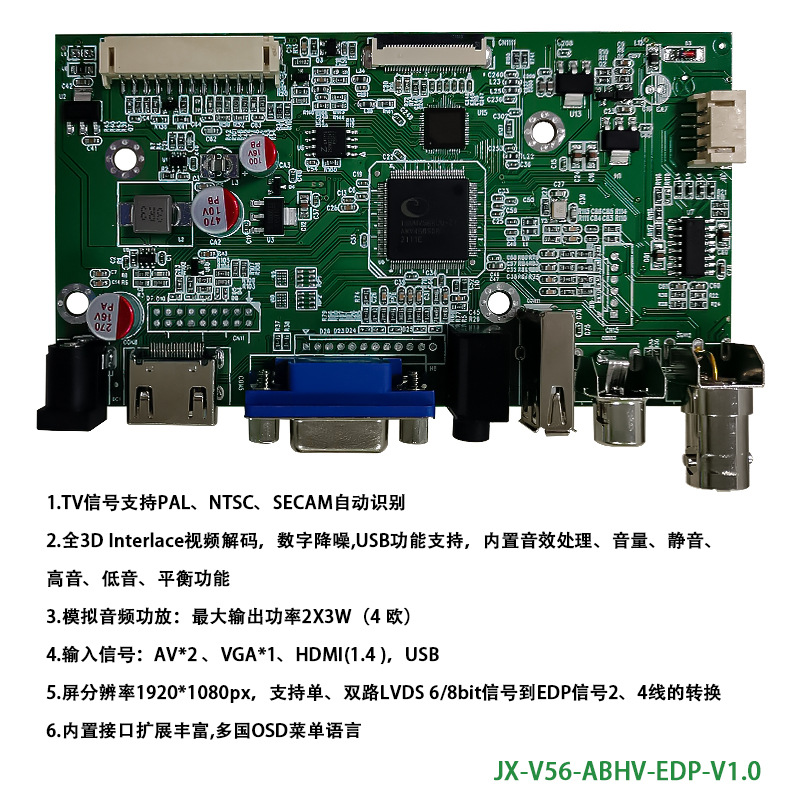

56多功能液晶显示器驱动板
