本产品直接驱动EDP/LVDS屏，支持VGA、HDMI输入，支持Typec拓展、触摸功能
性能简介

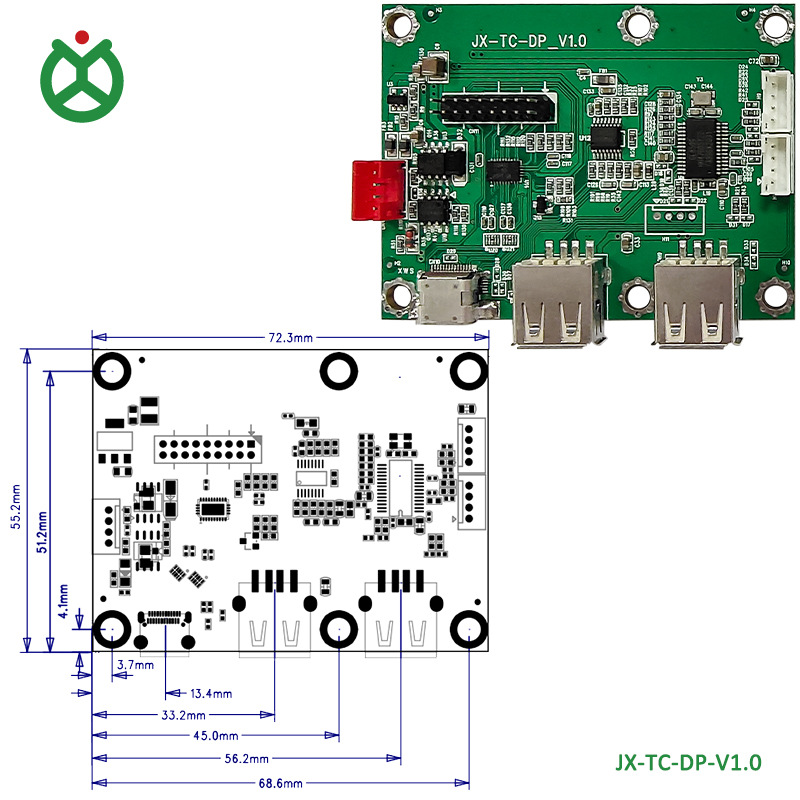

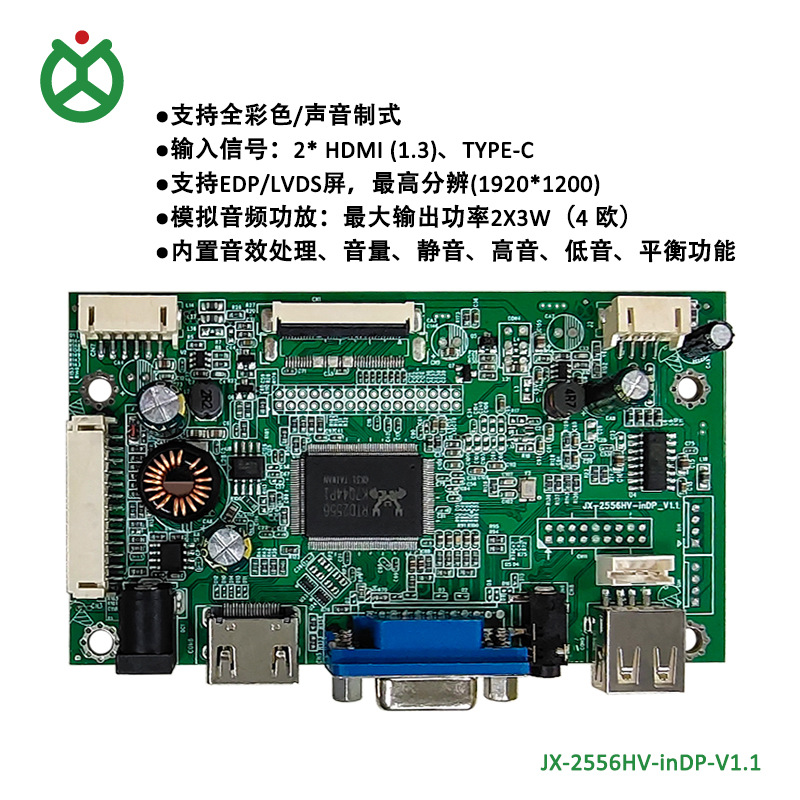

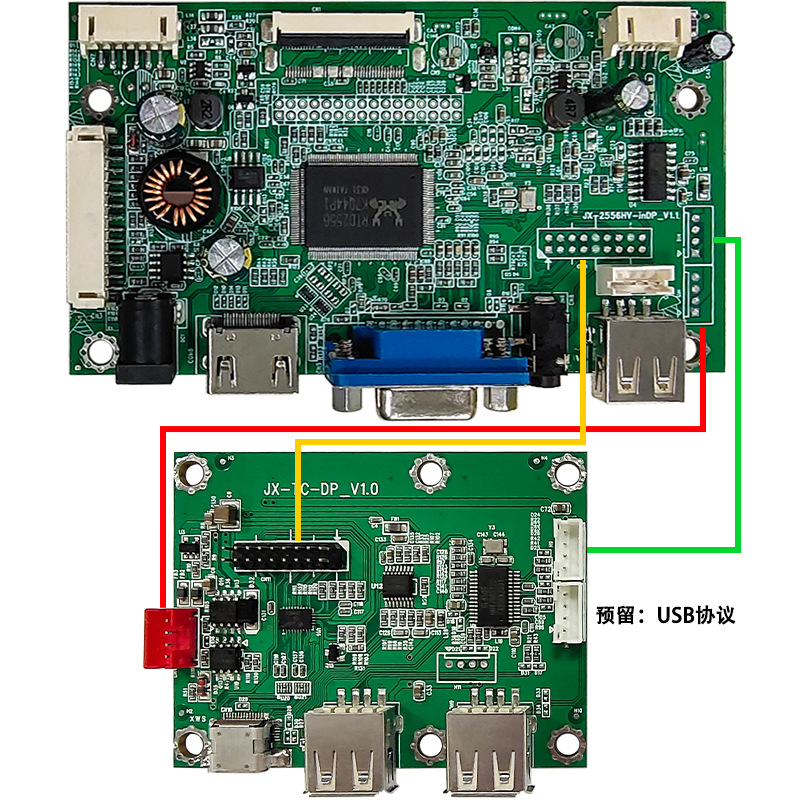

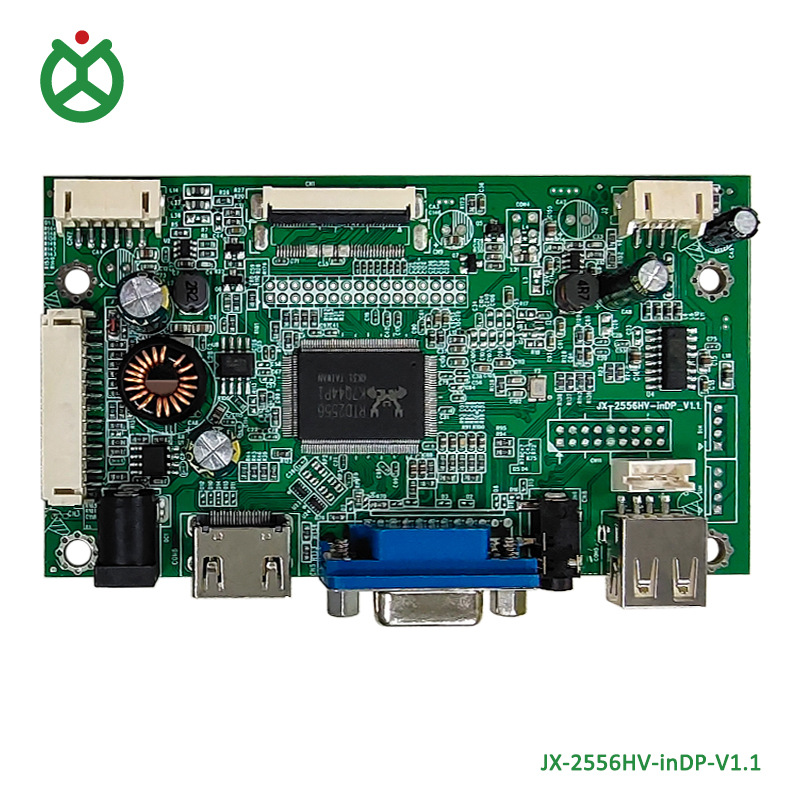

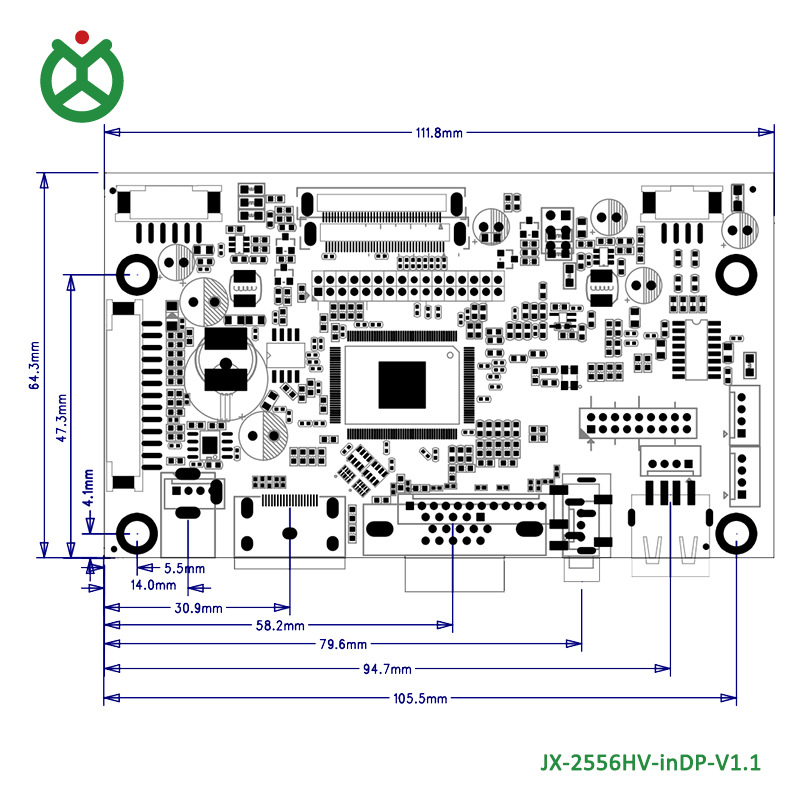

该产品定位中/高端的HDMI,type-C(MONITOR方案)，采用REALTEK单芯片电视处理IC，直接驱动EDP/LVDS液晶屏，分辨率高（1920*1200）,具有画质好，功能多，接口丰富，系统成熟等特点，特别是内嵌了支持TYPE-C转接口，方便客户升级产品功能，支持全彩色/声音制式，支持目前市面上常用的EDP/LVDS屏
● 内置音效处理、音量、静音、高音、低音、平衡功能
● 模拟音频功放：最大输出功率2X3W（4 欧）
● 输入信号：2* HDMI (1.3)、TYPE-C
● 支持EDP/LVDS屏，最高分辨(1920*1200)
主要技术参数
视频输入
TYPE-C
1080P
VGA
1080p
HDMI
1080P
声 音
左右声道分离度
70dB
失真（THD）
1.5～2%
信噪比（S/N）
80 dB
功 效
2*3W 4Ω
电 源
输入电压
12V
待机电流
低功耗，待机功耗<1W
OSD语言
中文 英语 德语 法语 俄语 意大利语 西班牙语 阿拉伯语 波斯语等可选语言
按键功能
POWER/MENU/SOURCE/UP/DOWN/LEFT/RIGHT
屏分辨率
1920*1080
电气性能
参数
最小（MIN）
标准（TYP）
最大（MAX）
单位
工作电压
11.25
12
13.25
V
待机电压
4.75
5
5.6
V
待机电流
10
30
40
MA
工作温度
-10
65
℃
仓储温度
-20
65
℃
工作湿度
30
95
%
仓储湿度
30
95
%
注意事项
1、在电源上电前一定先检查电源线是否正确连接，显示屏供电电压是否正确，否则会损坏主板，电源和显示屏
2、在仓储和装机时一定注意防静电和漏电防护措施，否则会损坏主板和元器件
3、客户在装机前首先确认主板功能是否与要求相符，不要等装好后才发现为时以晚，造成严重的后果
4、驱动板工作时请不要随意活动主板和拔插电源接口，以免接触到导电物体，将其损坏。
5、在装机时发现不良产品请装好防静电袋整起摆放，退还我司将起修复，不要乱扔乱丢。
6、如果板卡表面有污迹，请断电后使用干软布清理。
7、请勿受重压，弯折，雨淋将起损坏。
备注：
1、这份产品技术规格书由晶心石英技术公司编制，未经许可不得以任何方式进行拷贝或者复制；或者其他的方式进行传播。
2、晶心石英技术公司对于产品所使用的原材料所涉及的专利权和版权等不负任何责任，而且不能影响到晶心石英技术公司的利益和声誉。
3、产品必须和客户的其他部件装配成完整的系统进行测试，确认无误之后方可以使用；如果测试有任何问题请联系晶心石英技术公司有关人员共同调试解决。
4、晶心石英技术公司对这份产品技术规格有最终解释权，并有权在需要的时候对其进行修改，且恕不另行通知。
5、晶心石英技术公司在编制技术规格书力求准确，但是仍需结合实际产品参考使用；不作为晶心石英技术公司对产品的最终技术承诺，不具备任何法律效力。
